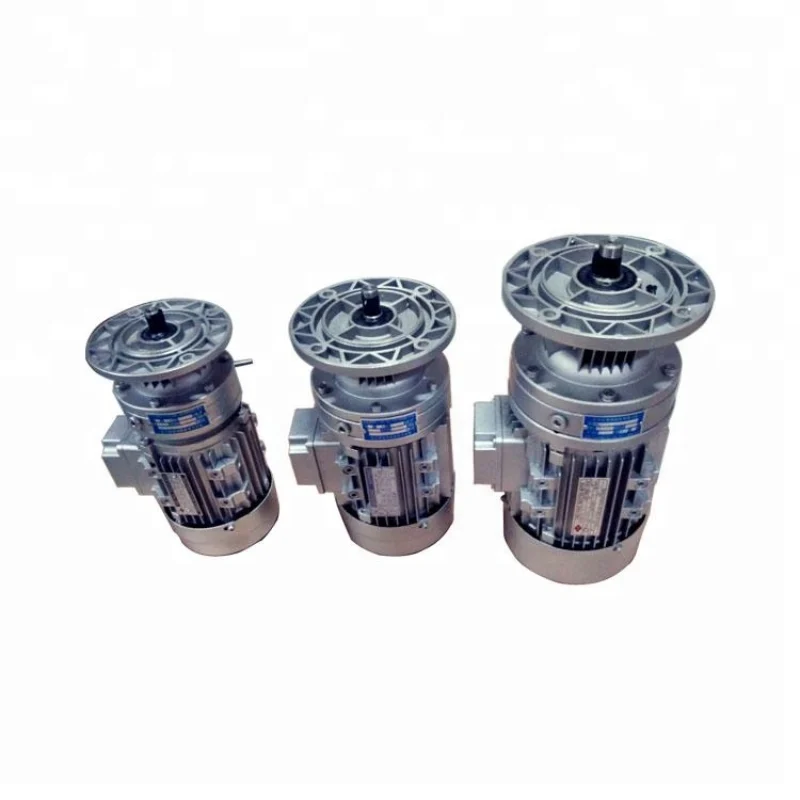

Redutor Micro Cicloidal Vertical

Redutor Micro Cicloidal Vertical para Sistemas de Transmissão Vertical Compactos

O redutor micro cicloidal vertical opera por meio de um mecanismo cicloidal acionado por excêntricos, disposto em um layout vertical. O eixo de entrada aciona um movimento de deslocamento que guia o disco cicloidal ao longo de um caminho orbital definido. Esse movimento se engata com um anel de engrenagem, formando uma interação contínua de rolamento em vez de contato direto deslizante.

Estrutura Cicloidal Vertical para Instalação Multidireção

• A estrutura de montagem vertical suporta o layout compacto de equipamentos
• A carcaça de alumínio reduz o peso enquanto mantém a rigidez
• Contato multiponto distribui a carga entre os componentes internos
• Sistema interno pré-lubrificado suporta comportamento de movimento estável

A manga excêntrica gera um deslocamento que impulsiona o disco cicloidal a uma rotação e rotação combinadas. Esse movimento interage com o anel de engrenagem do pino ao redor, que produz engajamento diferencial entre múltiplos dentes. O caminho do movimento muda continuamente, permitindo que a carga se espalhe pela superfície de contato em vez de se concentrar em um ponto específico.

A configuração vertical influencia como a força é transferida através do redutor. Gravidade e direção da carga se alinham ao longo do eixo do eixo, o que ajuda a manter um movimento interno equilibrado. Esse arranjo suporta uma saída de torque consistente mesmo quando a orientação da instalação muda entre os layouts dos equipamentos.

Os componentes internos operam em um ambiente de lubrificação selado. A graxa permanece contida dentro da carcaça, permitindo interação estável entre partes móveis sem necessidade de manutenção frequente. O redutor microcicloidal vertical se adapta a sistemas onde tamanho compacto, Flexibilidade direcional, e a transmissão estável precisam funcionar juntas dentro do espaço limitado de instalação.
