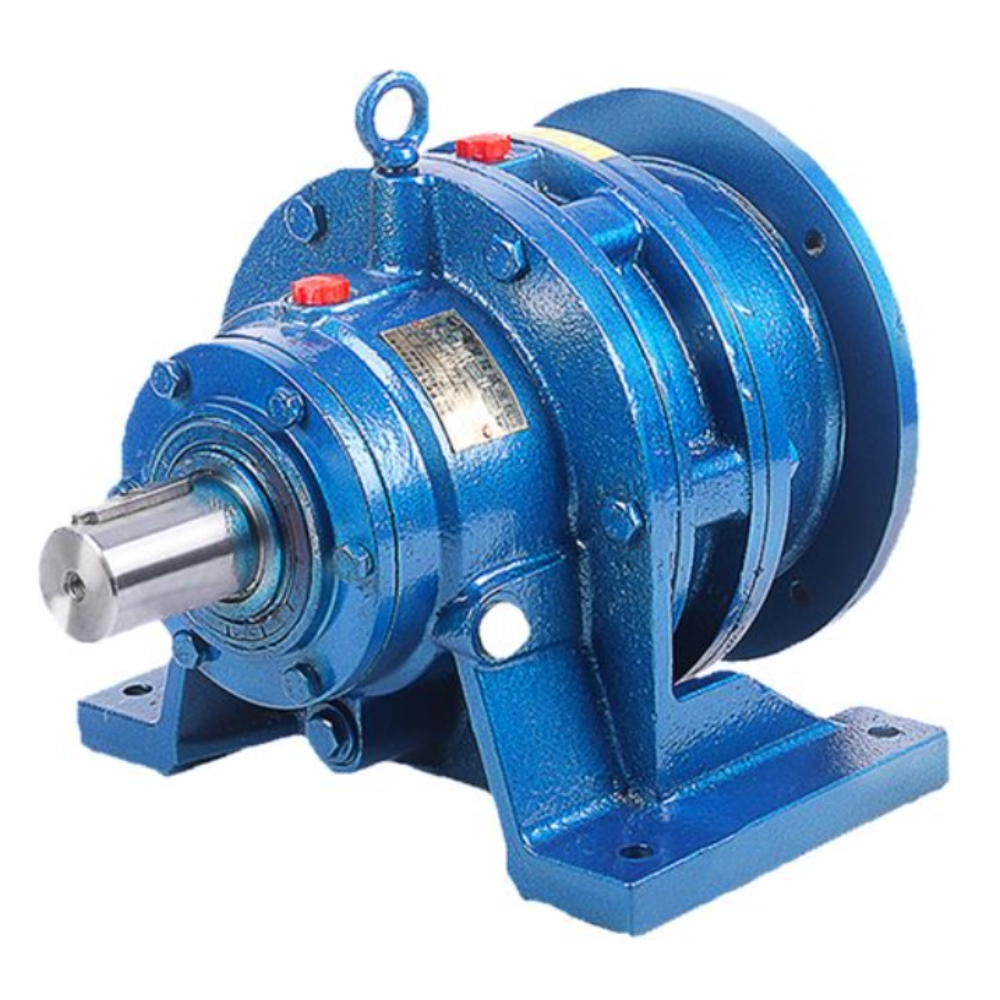

Redutor Cicloidal Planetário da Série BWD
O redutor cicloidal planetário combina transmissão planetária com movimento cicloidal para alcançar redução controlada de velocidade e uma saída de torque estável. O mecanismo excêntrico aciona discos cicloidais para criar contato contínuo de rolamento, o que ajuda a reduzir a vibração durante a operação. Sua estrutura suporta altas taxas de redução dentro de dimensões compactas, mantendo um desempenho estável. Ao mesmo tempo, O projeto interno distribui a carga entre múltiplos pontos de contato, permitindo que o sistema opere suavemente sob condições de carga variadas em ambientes mecânicos contínuos.
Características do Produto
Todos os dispositivos rotativos redutores cicloidals planetários podem ser divididos em três partes:Parte de entrada,Parte de desaceleração e parte de saída.
A discordância no eixo de entrada é equipada com uma manga dupla excêntrica de 180°C,equipado com dois rolamentos de esferas na manga excêntrica,a formação do orifício central de engrenagem cicloide H dois é a manga excêntrica no canal de rolamento do braço de giro,e por um grop de engrenagens cicloides e anel de engrenagem de pinos de engrenagem que se encaixa,Mecanismo de redução de malha dentária menos ruim para formar,(para reduzir o atrito,em pequena razão de redutor de velocidade,A agulha com dentes de agulha no conjunto de engrenagens).
Quando o eixo de entrada tem rotação excêntrica da manga por uma semana,como resultado das características do perfil do dente da engrenagem cicloide, e limitadas pela agulha nos dentes da engrenagem,o movimento da engrenagem cicloide tornando-se tanto revolução quanto rotação do movimento do plano,e o eixo de entrada são feitos por uma semana,A manga excêntrica também vira a semana,Obtém-se uma engrenagem cicloide na direção oposta ao redor de uma grande redução de diferença de dentes, depois, com a ajuda do mecanismo de saída W,A engrenagem cicloide gira em baixa velocidade através do eixo do pino,Passada para o eixo de saída,Baixa velocidade de saída pode ser alcançada.
Redutor Cicloidal Planetário para Sistemas de Transmissão de Alta Relação
O redutor cicloidal planetário proporciona redução controlada de velocidade e uma saída de torque estável por meio de uma estrutura de transmissão planetária K-H-V. Ele utiliza um mecanismo duplo excêntrico para acionar discos cicloidais, que se encaixam com um anel de engrenagem para formar uma malha diferencial de dentes. Essa estrutura suporta movimento suave e mantém desempenho estável de transmissão durante operação contínua.
Estrutura Planetária Cicloidal para Controle de Movimento Estável
- A manga dupla excêntrica cria movimento orbital contínuo
- A malha diferencial de dentes suporta alta taxa de redução
- Contato multiponto melhora a distribuição de carga
- Estrutura compacta suporta instalação em espaço limitado
O processo de transmissão começa quando o eixo de entrada gira as mangas excêntricas. Esse movimento faz com que os discos cicloidais realizem tanto rotação quanto revolução. Ao mesmo tempo, Os discos se encaixam no anel de engrenagem do pino, criando um movimento diferencial que reduz a velocidade enquanto aumenta o torque. Esse mecanismo permite que o redutor alcance uma grande razão de redução dentro de uma estrutura compacta.
À medida que a rotação continua, vários dentes permanecem em contato, o que ajuda a distribuir a carga de forma uniforme pelo sistema. Isso reduz o estresse sobre componentes individuais e mantém a saída de torque estável sob condições de carga variáveis. Além disso, O contato por rolamento entre o disco cicloidal e o anel de engrenagem ajuda a reduzir o atrito e favorece o funcionamento suave.
A carcaça fechada protege os componentes internos enquanto mantém condições estáveis de lubrificação. Essa estrutura suporta movimento consistente ao longo de ciclos operacionais estendidos. Redutor cicloidal planetário funciona bem em sistemas que exigem tamanho compacto, Transmissão estável, e alto desempenho de redução.
Especificações Técnicas
Aplicações na Indústria
-
Máquinas de Borracha e Plástico
Extrusores, Misturadores, calendários, Linhas de processamento -

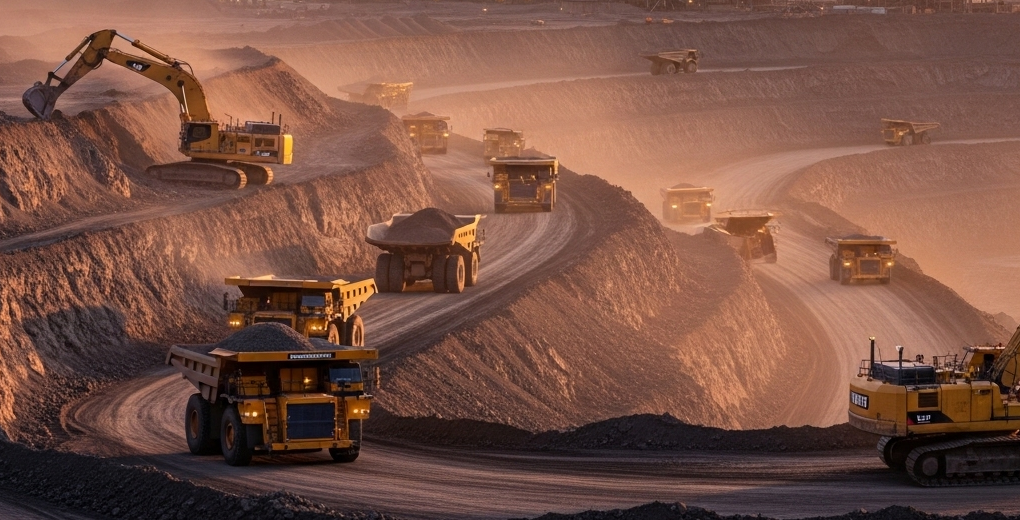

Mineração e Indústria Pesada
Crushers, Alimentadores, Moinhos, Esteiras transportadoras de alta resistência -

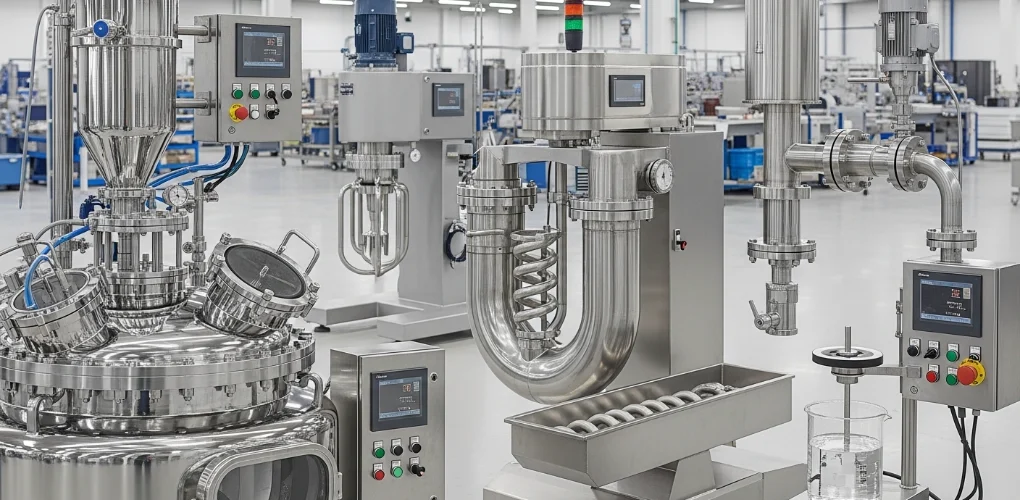

Equipamento de Mistura e Agitação
Mixers, agitadores, Liquidificadores, Processadores industriais -

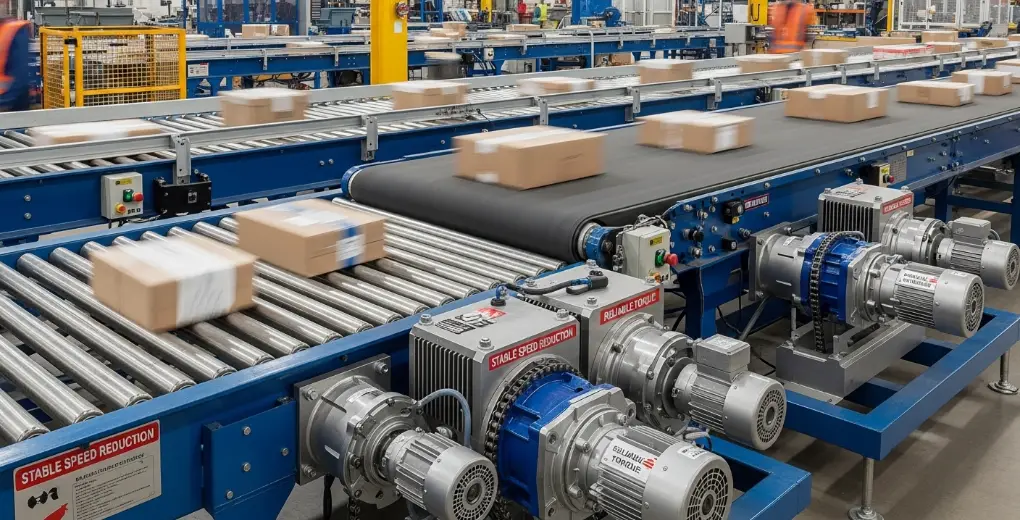

Sistemas de Transportadores
Transportadores de esteira, Transportadores de rolos, Sistemas de transferência, Manuseio de materiais
