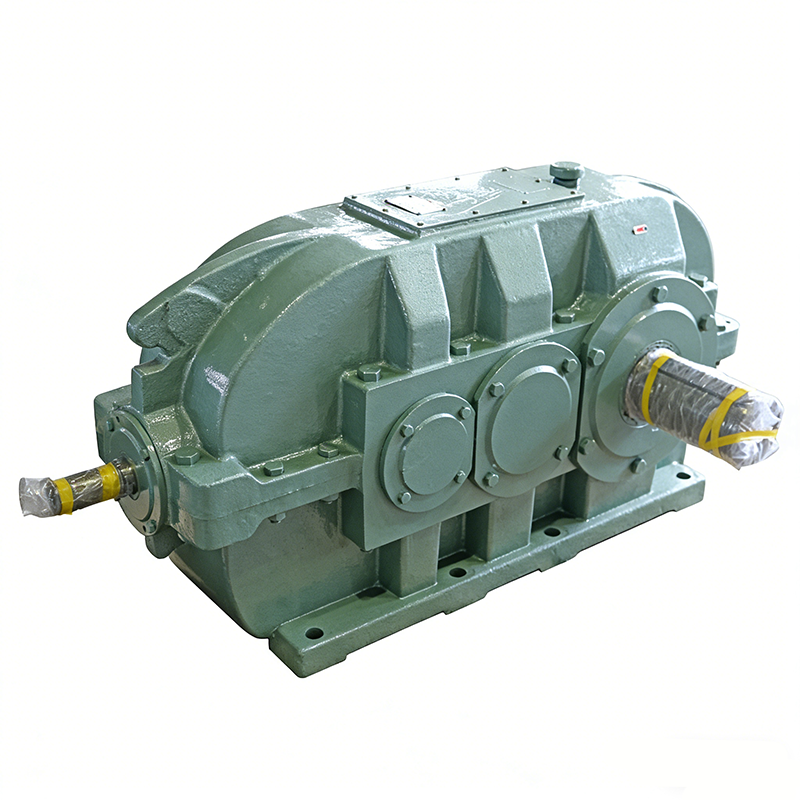

Redutor de Engrenagem Cíndrico Cônrico Cônico da Série DBY
Redutor de engrenagem cilíndrico cônico combina estágios de engrenagem cónico e helicoidais para proporcionar redução controlada de velocidade e uma entrega de torque estável. Seu arranjo vertical de eixo suporta transmissão direcional de potência em layouts compactos. A estrutura de engrenagem em múltiplos estágios melhora o manuseamento da carga enquanto mantém a operação suave. Ao mesmo tempo, O design da carcaça suporta condições estáveis de lubrificação. Essa configuração permite desempenho confiável sob condições de carga contínua através da esteira, Transporte, e sistemas mecânicos gerais.
Vantagens
Projetado para confiabilidade, Eficiência, e flexibilidade, Nossos produtos oferecem desempenho estável em diversas aplicações industriais.
🟢 Propósito – Redutores cilíndricos cônicos são usados para transmissões com o eixo de saída disposto na direção vertical. É usado principalmente em esteiras transportadoras e diversas máquinas de transporte, e também pode ser usado no mecanismo de transmissão de várias máquinas gerais, como carvão, Metalurgia, Indústria química, Materiais de construção, Indústria leve, e petróleo.
🟢 Características de desempenho– Alta capacidade de carga, baixo ruído, tamanho pequeno, Peso leve, alta eficiência e longa vida útil.
🟢 Estrutura – A transmissão do primeiro estágio do redutor é uma engrenagem cónico espiral Gleason, e a transmissão do segundo e terceiro estágio é uma engrenagem helicoidal cilíndrica involuta. Lubrificação do redutor: De modo geral, As engrenagens e rolamentos do redutor são lubrificados pelo respingo de óleo na piscina de óleo e resfriados naturalmente. Somente quando a temperatura do balanço de trabalho do redutor excede o valor especificado, ou a potência da carga excede a potência térmica, A lubrificação circulante ou a lubrificação da piscina de óleo com o tubo de resfriamento deve ser usada.
Redutor de Engrenagem Cilíndrico Côndrico Cônico para Sistemas de Transmissão Vertical
Redutor de engrenagem cilíndrico cônico proporciona redução de velocidade controlada e uma saída de torque estável por meio de uma estrutura combinada de engrenagem cónica e cilíndrica. Ele utiliza um estágio de engrenagem cónico em espiral para alterar a direção da transmissão, seguidos por estágios de engrenagem helicoidais que proporcionam uma transferência suave de energia. Essa configuração suporta sistemas que exigem saída vertical de eixo e operação estável sob condições de carga contínua.
Estrutura de Engrenagens Conificas e Cilíndricas para Transferência Direcional de Potência
- O estágio de engrenagem cónico em espiral permite saída vertical por eixo
- Engrenagens helicoidais de múltiplos estágios suportam transmissão de torque suave
- Estrutura compacta suporta layouts flexíveis de instalação
- O engajamento de engrenagem apoia a operação estável e contínua
O processo de transmissão começa com o estágio da engrenagem cónica, onde a direção rotacional muda para acomodar a saída vertical. Depois disso, Engrenagens helicoidais cilíndricas reduzem a velocidade e aumentam o torque por meio do engate progressivo. Esse projeto em etapas permite que o sistema suporte condições de alta carga mantendo o movimento controlado.
Enquanto as engrenagens funcionam, Múltiplos pontos de contato distribuem a carga pelas superfícies das engrenagens. Isso ajuda a reduzir o estresse localizado e sustenta um torque estável durante operação contínua. Ao mesmo tempo, O engajamento gradual entre engrenagens helicoidais ajuda a limitar as vibrações e mantém o movimento suave.
A estrutura da carcaça protege os componentes internos enquanto mantém as condições de lubrificação por meio da circulação em banho de óleo. Isso ajuda a controlar a temperatura de operação e apoia um desempenho estável por períodos prolongados. Redutor de engrenagem cilíndrico cônico se adapta a sistemas de transportadores, Equipamento de transporte, e configurações mecânicas gerais de transmissão que exigem saída vertical e operação estável.
Especificações Técnicas
Aplicações na Indústria
-
Processamento de Alimentos e Bebidas
Mixers, Máquinas de enchimento, Linhas de engarrafamento -
Equipamentos de Embalagem e Automação
Linhas de embalagem, Máquinas de montagem, Classificadores automáticos -
Manuseio e Transporte de Materiais
Transportadores, Guinchos, Guindastes, Sistemas de transferência automatizados -
Metalurgia e Máquinas-Ferramenta
Máquinas CNC, Tornos, Prensas, Máquinas de fresagem
